KIT GME002

Detailní popis produktu

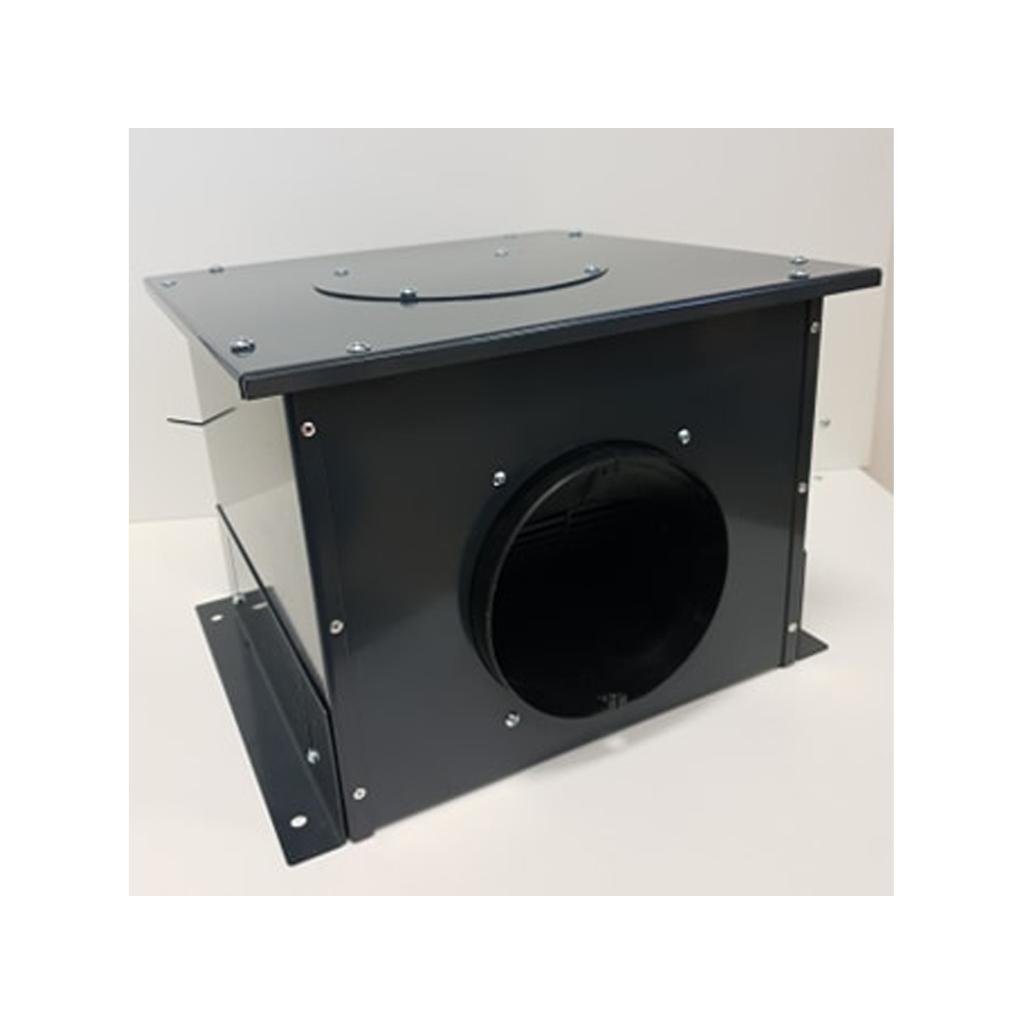

KIT GME002 box pro externí motor
  KIT GME002 snižuje hladinu hluku odsavače a zvyšuje komfort používání odsavače par při vaření.
  Tento box je určen pro externí umístění motoru odsavače mimo kuchyň. Box je možné umístit do technické místnosti, garáže nebo půdu, není určen pro montáž do venkovního nekrytého prostoru.
  Součástí dodávky je kovový box speciálně vyrobený pro použití s motorovými jednotkami ELICA, součástí dodávky je vlastní box, 5m vodiče a další součástky potřebné k montáži motorové jednotky.
  Při propojení odsavače par s boxem a následné vyústění odtahového potrubí mimo budovu, je potřeba použít hladké potrubí o průměru 150 mm nebo ploché potrubí 220x90 mm určené pro vzduchotechniku. Trasa odtahového potrubí by měla být co nejkratší a neměla by obsahovat více jak tři 90° kolena. Při volbě trasy odtahu je nutné počítat s tím, že ztráta výkonu v jednom hladkém 90° koleni činí přibližně 6 % z celkového výkonu odsavače a každý jeden metr hladkého potrubí je roven ztrátě 1 % výkonu. U potrubí je nutné dbát na pečlivé utěsnění jednotlivých spojů těsnící páskou určenou pro vzduchotechniku, zvláště u plochého potrubí kde může docházet k tzv. „prolamování“ stěn (prohnutí stěny dovnitř) je velká pravděpodobnost přisávání „falešného“ vzduchu a tím pádem k dosti významným ztrátám výkonu digestoře. V žádném případě není doporučeno redukování potrubí do menších průměrů, které by se rovněž promítlo do významné ztráty výkonu odsávače. Při stavebních přípravách je nutné zajistit instalaci kabelové chráničky o minimálním průměru 45mm od odsavače k boxu. Touto chráničkou bude při vlastní montáži protažen prodlužovací kabel, který je součástí dodávky.
  Samostatný box je neprodejný, box je prodáván jako příslušenství k vybraným odsavačům.
  Naše firma na základě zákaznické objednávky, přemístí motor z vybraného odsavače do boxu KIT GME002 a provede potřebnou montáž prodlužovacího kabelu, ten je možné dle přání zákazníka prodloužit na požadovanou délku (cena za každý další metr prodloužení je 150Kč s DPH). Prodlužovací kabel je opatřen speciálním konektorem, který se spojí s konektorem, který je namontován u odsavače.
  Zákazník obdrží spolu odsavačem i box KIT GME002, vzhledem k provedeným úkonům na požadavek zákazníka, není možné objednaný odsavač ani KIT GME002 vrátit ve 14-ti denní lhůtě.
  Po přemístění motorové jednotky do boxu KIT GME002 zůstávají všechny ovládací prvky na odsavači par. Požadavky na montáž a údržbu odsavače jsou beze změn a jsou popsány v Návodu k montáži a používání u odsavače par.
  Vhodné pro odsavače par verze odtah ELICA: LULLABY, CLOUD SEVEN, EMPTY SKY, HILIGH H30, ILLUSION H30, SKYDOME H30
  Použitím speciálního boxu KIT GME003 je možné u odsavačů par HILIGH H30, ILLUSION H30, SKYDOME H30 ve spojení s externím boxem KIT GME002 snížit konstrukční hloubku těchto stropních odsavačů par na 210mm. Napojení na odtahové potrubí je provedeno plochým potrubím 220x90mm.
